星型排灰阀简介
    星型排灰阀，又名卸料阀、卸灰阀、卸料器。本装置是除尘器、输送、排灰、关风和其它设备给料的主要设备，适用于将压力状态下的粉尘或颗粒状物连续地、顺利地排入大气，是气力输送和通风除尘设备中的一种重要设备。其主要工作件是旋转的叶轮，既起着输送物料的作用，又担负密封作用。_用于粮食、食品、饲料、油脂、化工、储运及其它工业中的气力输送或通风除尘设备卸料器之排料、排尘。
星型排灰阀的结构
    星型排灰阀由电机、齿差行星减速机（Y）或摆线针轮减速机（X）与转龙式卸灰阀组成，有两个系列，48种规格。进出口法兰方形的为A型，圆形的为B型。
星型排灰阀的特点
    1.通过采用行星转动原理，输入输出在同一轴线上，而且有与电机直联一体的_特性，因而结构紧凑造型美观新颖、体积小、重量轻。
    2.运转可靠平稳、噪音低、故障少、寿命长、齿合件采用球墨铸铁与轴承钢等。使用性能好、耐磨性高。
    3.轴承、齿箱、远离阀体、避免高温灰尘的影响，前后端盖密封性能好，防止灰尘外泄，延长机动件、润滑系统的使用寿命。
    4.本机具有过载能力强，耐冲击惯性力矩小，适用于起动频繁和反正转。
    5.用户如需特种规格，电机、链轮传动等卸料器，可与本厂联系，均可制做。

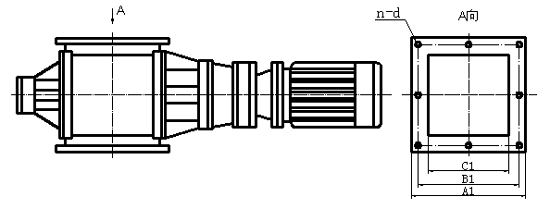

A型卸灰阀外形安装尺寸表       (mm)

型号	A	B	C	E	F	M	H	h	n-φ
YJD02型	240	200	150	650	420	122.5	225	12	8-9
YJD04型	260	230	180	758	526	140	280	15	8-11
YJD06型	280	250	200	778	536	150	300	15	8-11
YJD08型	300	270	220	798	546	160	320	18	8-11
YJD10型	320	290	240	880	628	170	340	18	8-13
YJD12型	340	310	260	900	638	180	360	18	8-13
YJD14型	360	330	280	920	648	190	380	20	8-17
YJD16型	380	350	300	960	678	200	400	20	8-17
YJD18型	400	370	320	980	688	220	440	22	8-17
YJD20型	420	390	340	1000	698	230	460	22	8-17
YJD26型	480	450	400	1150	740	260	520	24	8-17
YJD30型	600	520	440	1190	755	300	600	24	12-17




B型卸灰阀外形安装尺寸表       (mm)



型号	φA	φB	φC	E	F	M	H	h	n-φ
YJD02型	250	210	150	650	420	122.5	225	12	8-9
YJD04型	280	240	180	758	526	140	280	15	8-11
YJD06型	300	260	200	778	536	150	300	15	8-11
YJD08型	320	280	220	798	546	160	320	18	8-11
YJD10型	340	300	240	880	628	170	340	18	8-13
YJD12型	360	320	260	900	638	180	360	18	8-13
YJD14型	380	340	280	920	648	190	380	20	8-17
YJD16型	400	360	300	960	678	200	400	20	8-17
YJD18型	420	380	320	980	688	220	440	22	8-17
YJD20型	440	400	340	1000	698	230	460	22	8-17
YJD26型	500	460	400	1150	740	260	520	24	8-17

型号 数据 名称 YJD 2 YJD 4 YJD 6 YJD 8 YJD 10 YJD 12 YJD 14 YJD 16 YJD 18 YJD 20 YJD 26 YJD 30 卸料量 L/r 2 4 6 8 10 12 14 16 18 20 26 30 r/min Z型 33 也可按用户要求订作 工作温度℃ T≤80℃ 物料 粉状，颗粒状 电 机 型号 Y801-4 Y802-4 Y90S-4 Y90L-4 Y100 L1-4 Y100 L1-4 KW 0.55 0.75 1.1 1.5 2.2 3 r/min 1390 1400 1430
